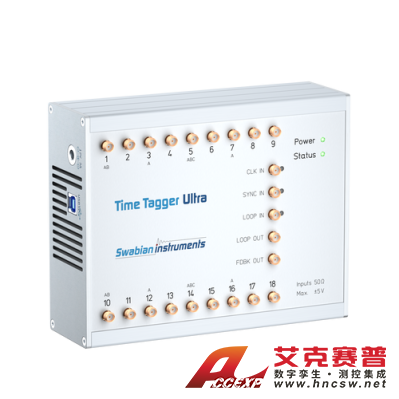

Swabian Time Tagger Ultra 流式時間數字轉換器
名稱：其他儀器與工具
品牌：Swabian
型號：Time Tagger Ultra
簡介：Swabian Time Tagger Ultra 流式時間數字轉換器是具有獨特?cái)?shù)據處理架構的時間數字轉換器，尤其適用于時間相關的單光子計數、時間間隔計數、符合計數和數字協議分析。時間相關單光子計數的新標準Time Tagger Ultra...
申請服務
- 產品介紹
Swabian Time Tagger Ultra 流式時間數字轉換器是具有獨特?cái)?shù)據處理架構的時間數字轉換器，尤其適用于時間相關的單光子計數、時間間隔計數、符合計數和數字協議分析。
時間相關單光子計數的新標準
Time Tagger Ultra 流式時間數字轉換器為單光子計數提供了豐富多樣的功能，您可以輕松自如地釋放它們。無論您是使用 Time Taggers 自帶的強大軟件，還是使用 Python、Matlab、LabVIEW 或 C#/C++ 這些編程語言 - 您都可以在幾分鐘內啟動并運行您的實驗。
主要功能
? 反聚束效應
? 符合計數
? 激光掃描顯微鏡
? 多維直方圖
? 支持 SNSPDs, APDs, SPADs, PMTs, SiPMs
計時與同步變得簡單
您是否正在尋找多功能頻率計數器或連續時間間隔分析儀 (CTIA)？您是否執行Allan方差、修正Allan方差或Hadamard方差測量？或者您是否測試秒脈沖信號的同步？Time Tagger Ultra 流式時間數字轉換器讓您比以往更輕松地做到這一點。
主要功能
? 每秒4E-13水平的Allan方差，每毫秒 1E-13 水平的時間方差
? 實時ADEV、MDEV、HDEV、相位和頻率誤差測量
? 同時多達144個通道的輸入
? 輸入頻率范圍為 1 kHz 至 700 MHz
? 簡單的秒脈沖信號測試和記錄
? 原始數據的實時記錄與后處理
將動態光散射實驗提升到一個新水平
卓越的定時分辨率與眾多探測器上的無限對數直方圖相結合，這就是Time Tagger Ultra 流式時間數字轉換器的動態光散射能力。
主要功能
? 同時測量多達 18 個不同的散射角
? 使用高級數據過濾工具在運行中和后期處理中消除強度峰值
? 使用累積量和 CONTIN 分析計算粒度分布
? 皮秒級的分辨率
輕松實現您的研究思路
Time Taggers強大的軟件引擎為您提供了豐富的數據處理功能，相關性、一維和多維直方圖、多通道符合計數等等都可以輕松實時運行，讓您可以輕松將創新的研究思路變成現實。
靈活的自定義數據采集
Time Tagger使您可以使用輸入通道的任意組合自定義您的測量，您可以使用一個Time Tagger讀取記錄來自不同硬件的輸入信號，也可以將從一個輸入通道獲取的信號同時應用于不同的測量。
優異的時間分辨
Time Tagger 低至 1.5 ps 的均方根時間抖動（3.5 ps 的半峰寬抖動）和低至 1.5 ns 的死時間均遠遠優于市面同類產品，這可以滿足您創新應用的苛刻要求。
高速數據傳輸
Time Tagger高達每秒9000萬個標簽的數據傳輸率為縮短測量時間提供了可能，同時保證了高速傳輸中的即時處理能力。
板載事件過濾器
Time Tagger具有的獨特板載事件過濾器使您在硬件端即過濾掉與測量無關的輸入信號而無需通過USB傳輸至軟件端，這有效保證了輸入信號的高速傳輸。
強大的本機庫
Time Tagger支持包括python、MATLAB、LabVIEW、C＃、C ++和Mathematica在內的多種編程語言和架構，您可以利用我們免費的本機庫和代碼示例，個性化設計、操作實驗。
無限網絡能力
用戶可以使用 Time Tagger 的軟件引擎將實驗中獲得的時間標簽流投射到網絡中。用戶可以像使用 Time Tagger 硬件一樣通過客戶端啟動虛擬 Time Tagger，并實現如硬件 Time Tagger 一樣完整的測量和數據處理能力。
低延遲FPGA輸出
對于要求快速反饋且低延遲（< 10 μs）的實驗，Time Tagger 設備 通過使用 SFP+接口（每秒 300M 時間標簽的數據傳輸率）和 QSFP+ 數據界面（每秒 1.2G 時間標簽的數據傳輸率），用戶可以將 獲得的時間標簽傳輸?shù)接脩糇约旱?FPGA 以實現更復雜的數據處理。
Time Tagger Ultra 規格參數
| 計時精度 | |
| 均方根抖動 | 8 ps (性能版 Performance)42 ps (超值版 Value) |
| 均方根抖動 (高分辨選項) | 3 / 4 / 6 ps (2 / 4 / 8 個高分辨率通道) |
| 半峰寬抖動 | 19 ps (性能版 Performance)100 ps (超值版 Value) |
| 半峰寬抖動 (高分辨選項) | 7 / 10 / 14 ps (2 / 4 / 8 個高分辨率通道) |
| 數字分辨率 | 1 ps |
| 處理能力 | |
| 輸入通道 | 4 — 18 |
| 死區時間 | 2.1 ns |
| 數據傳輸率（至計算機） | 90 MTags/s |
| 數據傳輸率（SFP+, QSFP+） | - |
| 猝發內存 | 512 MTags |
| 最大輸入頻率 | 475 MHz |
| 輸入信號 | |
| 輸入阻抗 | 50 Ω |
| 輸入電壓范圍 | -5 — 5 V |
| 推薦輸入電壓范圍 | -3 — 3 V |
| 觸發信號電壓范圍 | -2.5 — 2.5 V |
| 最小脈沖寬度 | 500 ps |
| 最小脈沖高度 | 100 mV |
| 外部時鐘輸入 | |
| 頻率 | 10 MHz or 500 MHz |
| 耦合 | AC, 50 Ω |
| 振幅 | 1 — 3 Vpp |
| 一般參數 | |
| 數據傳輸接口 | USB 3.0 |
| 尺寸（長 x 寬 x 高） | 190 x 140 x 60 mm3 |
Time Tagger Ultra性能指標
儀器響應
在兩個輸入通道中加載頻率為 1 MHz，幅值為 1 Vpp，上升沿 1 ns，占空比 50％的觸發信號。兩個通道相關性測量得到的分布標準差σ即代表兩個輸入 通道的時間抖動。每個輸入通道的均方根（RMS）抖動約為σ/√2。 該分布 近似為高斯分布，因此每個通道的半高寬（FWHM）抖動約為 2.35σ/√2。
均方根抖動
圖示為 8 個輸入通道的儀器響應測量中獲得的均方根抖動結果。
