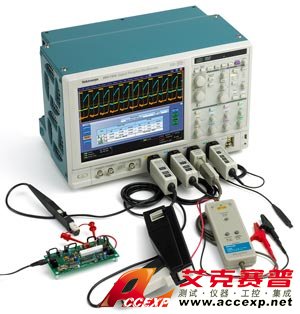

Tektronix DPO7254示波器
名稱：示波器
品牌：
型號：
簡介：Tektronix DPO7254示波器信號完整性、抖動和定時分析，Tektronix DPO7254示波器根據電信和數據通信行業標準調試，Tektronix DPO7254示波器低速串行總線設計（CAN, SPI, I2C, LIN) ...
申請服務
- 產品介紹
Tektronix DPO7254示波器主要特點和優點
·2.5GHz帶寬
·在4條通道上實現10GS/s的實時采樣率
·高達400M樣點的記錄長度，支持MultiView Zoom™功能，迅速瀏覽信息
·>250,000wfms/s的最大波形捕獲速度
·MyScope®定制窗口，提高工作效率
·Pinpoint™觸發技術，提供了更加靈活、性能最高的觸發功能，滿足幾乎任何觸發情況
·體積小，重量輕
| 型號 | 示波器帶寬 | 示波器采樣率 | 記錄長度 | 通道 |
| DPO7354 | 3.5 GHz | 40/20/10 GS/s | 500/250/125 M | 4 |
| DPO7254 | 2.5 GHz | 40/20/10 GS/s | 500/250/125 M | 4 |
| DPO7104 | 1 GHz | 40/20/10 GS/s | 250/125/50 M | 4 |
| DPO7054 | 500 MHz | 20/10/5 GS/s | 250/125/50 M | 4 |
·串行數據流時鐘恢復及NRZ串行碼型觸發，分離碼型相關的影響
·低速串行協議觸發(I2C,SPI,CAN)
·具體技術軟件解決方案，為抖動和定時測量、功率測量及以太網和USB
2.0一致性測量提供了內置專業分析系統
·OpenChoice®軟件，采用Microsoft Windows XP操作系統，內置組網和擴展分析功能
TektronixDPO7254示波器應用:
·信號完整性、抖動和定時分析
·根據電信和數據通信行業標準調試和一致性測試串行數據流
·低速串行總線設計（CAN, SPI, I2C, LIN)
·考察瞬態現象
·功率測量和分析
·汽車電子設計
·視頻應用
| Tektronix DPO7254示波器規格 | |||||
| DSP增強帶寬 | 3.5 GHz | Tektronix DPO7254內建計算機主機規格 | |||
| 硬件模擬帶寬 | 2.5 GHz | 操作系統 | Windows XP | ||
| 通道數 | 4 | CPU | Intel Pentium 4 3.4 GHz | ||
| 取樣率 | 40GS/s | 內存 | 2 GB | ||
| 上升時間 | 115 ps | 內建硬盤 | 80GB 或 更大 | ||
| 上升時間 | 145 ps | 上升時間 | 95 ps | 光驅 | 可擦寫光盤機 DVD只讀 |
| 10%~90% | 20%~80% | 鼠標 | 可支持 USB 接口光學鼠標 | ||
| 最大記憶長度 | 40MB，可選購選項達400MB | 打印機 | 熱感應打印機(選購) | ||
| 垂直分辨率 | 8 位；11位-w/averaging 模式 | 并列輸出 | IEEE 1284, D 型 25 Pin 輸出端子 | ||
| 垂直靈敏度 | 1MΩ：1mV/div -10V/div | 串行輸出 | D型 9 Pin. RS-232 輸出端子 | ||
| 50Ω：1mV/div -1V/div | 聲音輸出 | 小型耳機接頭可輸出立體聲 | |||
| 垂直準確度 | ±1% | USB 埠 | USB 2.0 規格 支持各種 USB 產品 | ||
| 最大輸入電壓 | 1MΩ：±150V CAT 1在 | 鍵盤輸入端口 | 標準 PS-2 接口 | ||
| 20dB/decade下降至超過 | 鼠標輸入端口 | 標準 PS-2 接口 | |||
| 200kHz時為9VRMS | 網絡端口 | RJ-45 標準接頭10/100 Base-T 規格 | |||
| 50Ω：50VRMS，峰值小于±24V | 影像輸出端口 | Ｄ型15Pin 端子，最大分辨率可達 1920x1440 | |||
| 垂直位置范圍 | ±5 div | TekVISA | 太克示波器的軟件應用接口程序 (API) 可提供示波器的各項量測讀值或是量測波形等參數，支持 C, C++ 或是 Visual Basic等程序語言亦可和 Word, Excel 等軟件配合 | ||
| 帶寬限制 | 250 MHz 或 20MHz | Open Choice | |||
| 輸入耦合 | DC AC GND | 結構 | |||
| 輸入阻抗選擇 | 1MΩ ±1% 或 13pF ± 2pF 或50Ω ±1% | i View 精靈 | 可將示波器和 邏輯分析儀以最簡易的方式結合使用 | ||
| 時基 延遲時間范圍 | 5ns to 250s | Tektronix DPO7254使用手冊語言選項 | |||
| 時基準確度 | ±2.5 ppm + 每年 <1ppm的衰減 | 選項Opt. L0-L10 英文﹐法文﹐意大利文﹐德文﹐西班牙文﹐日文﹐葡萄牙文﹐簡體中文﹐繁體中文﹐韓文﹐ 俄文 | |||
| 顯示器 | 12.1吋 彩色 LCD | 標準附件 | |||
| Tektronix DPO7254擷取模式 | 1.使用啟動使用者手冊(071-173x-xx)、探筆校驗和偏移校正夾具(067-0405-xx)、DPO7000系列產品軟件、DPO7000系列操作系統 回復光盤 | ||||
| 快速取樣 | 以示波器最佳的分析方式來量測多變化的波形以及偶發的波形，最快每秒可取得250,000個波形 | 2.配件專用袋 | |||
| FastAcq Acquistion | 3.前面板保護蓋 | ||||
| 數據庫Waveform Database | 累積量測到的波形至數據庫中，形成三維數組，提供時間、振幅、波形數量的信息 | 4.鼠標 | |||
| 取樣 Sample | 擷取樣本值 | 5.電源線 | |||
| 峰值偵測 | 高頻及偶發突波擷取，最小擷取突波至1ns | 6.性能驗證程序PDF檔案 | |||
| Peak Detect | 7.可追溯至美國國家標準(NIST)之校準證書 | ||||
| 平均 | 可自定義2至10,000次平均計算的擷取波型數據 | 推薦配件 | |||
| Averaging | Opt.18 | 觸控式面板加裝 | |||
| 封包 | 在1至 2x109次擷取信號上獲得最大及最小值 | Opt.3M | 增加示波器記憶長度至16MB | ||
| Evnelope | Opt.1P | 選購內建式熱感式打印機 | |||
| 高解析 Hi-Res | 實時將大量數據進行平均運算，可降低波形噪聲及提高分辨率 | Opt.FHD | 選購可抽換式硬盤，需在訂購時指定，日后無法改裝 | ||
| 快速圖框 | 擷取內存分割維幾個區段；最大觸發速率為每秒大于310,000個波形。紀錄各事件的到達時間 | Opt. 1K | 示波器專用推車 | ||
| Fast Frame | Opt. 1R | 機箱固定用配件組，可將示波器固定在大型機箱中 | |||
| 卷動模式 | 高達10 MS/s，搭配40M最大紀錄長度 | Opt. SM | 選購通訊波罩測試 | ||
| PinPoint™觸發系統 | Ｏpt. PS1 | 電源功率量測模塊，包含 TCP-202 電流探筆、P5205高壓差動探筆、TDSPWR3電源量測軟件 | |||
| 靈敏度 | Opt. CP2 | ANSI / ITU 通訊兼容性測試軟件 | |||
| 內部直流電偶合 | 0.7 div DC 至 50MHz，在額定模擬帶寬(典型)時增加為1.2 div；搭配DSP帶寬增強功能在 3.5GHz 時為 2.5 div | TDSCPM2 | 需配合Opt. SM 一起使用 | ||
| 外部輔助輸入1MΩ | 250 mv 從 DC 至50 MHz，250 MHz 時增加為 350 mV | Opt. DVD | 光儲存分析軟件 | ||
| 觸發特性 | TDSDVD | ||||
| A事件及延遲的B事件觸發類型 | 邊緣、突波、矮波、寬度、轉態時間、逾時、圖樣、狀態、設定/保持、窗口(除了邊緣、圖樣、狀態以外，所有的都以高達2個信道的邏輯狀態選取 | Opt. ET3 | 網絡通訊兼容性測試軟件 | ||
| 低速串行通訊協議觸發類型(限A事件) | I2C、SPI 和 RS-232 (標準)。CANbus 可作為選項 LSA 使用?？稍诘刂?、數據、特殊訊號交換狀態及其他情況下觸發 | TDSET3 | TDS-5054BE 無法使用 | ||
| 主要觸發模式 | 自動、一般及單一 | Opt. J2 | 磁盤驅動器兼容性測試軟件 | ||
| 觸發序列 | 主要、時間延遲、事件延遲、時間重設、狀態重設及轉態重設所有序列皆可包含觸發事件后的個別水平延遲，以便依時間把擷取窗口放在適當位置 | TDSDDM2 | TDS5032B 及TDS5034B無法使用 | ||
| 通訊相關的觸發 | (需要選項MTM)可支持AMI、HDB3、BNzS、CMI、MLT3及NRZ編碼通訊訊號?？蓮恼?或負1、零之間的選取合適的脈波型式或眼狀圖樣為標準規格 | Opt.J3E | 抖動及時間分析用軟件絕對功能版 | ||
| 串行樣式觸發 | (僅適用于DPO7254或DPO7354，且需要選項PTM)高達64位串行字符辨識器，并指定位使用二進制(高、低、不分)或十六進制格式。高達 1.25 GBaud 的 NRZ 編碼數據觸發 | TDSJIT3E | TDS5032B 及TDS5052B無法使用 | ||
| 視訊類型觸發格式及圖場速率 | 負向同步復合視訊、交錯式系統的圖場1或圖場2、任何圖場、特殊線路，或交錯式非交錯式系統任何線路的觸發。所支持的系統包括 NTSC、PAL、SECAM 及 HDTV 1080/24sF、1080p/25、1080i/50、1080i/60、1080p/24、720p/60、480p/60 | Opt.JT3 | 抖動及時間分析用軟件含 Rj / Dj 及 BER 等量測功能 | ||
| 頻率還原系統 | 僅適用于DPO7254或DPO7354機型，需要選項PTM或MTM | TDSJIT3 | TDS5032B 及TDS5052B無法使用 | ||
| 頻率還原相位鎖定回路帶寬 | 固定在 FBaud/500 | Opt. PW3 | 電源功率量測分析軟件 | ||
| 頻率范圍 | 1.5 MBaud 至 1.25 GBaud | TDSPWR3 | |||
| 頻率還原抖動(RMS) | PRBS 數據形式為 < 0.25% 位周期 + 5 psRMS | Opt.USB | USB 2.0 兼容性測試軟件 | ||
| 重復的｢0011｣數據形式為 < 0.25% 位周期 + 5 psRMS (典型) | 售后服務選購 | ||||
| 追蹤/擷取范圍 | 所要求 baud 的 ± 5% (典型) | Opt. C3 | 三年校正服務 | ||
| 頻率還原所需最小訊號振幅 | 1 divpk-pk 高達 1.25 GBaud (典型) | Opt. C5 | 五年校正服務 | ||
| 觸發位準范圍 | Opt.D1 | 校正報告資料 | |||
| 內部 | 從屏幕中心的 ± 12個分割畫面 | Opt. D3 | 三年校正報告數據服務 | ||
| AUX觸發 | TekVPI接口，± 5 V (50Ω)，152 V CAT 1，在20 dB/decade下降至超過 200 KHz (1 MΩ)時為 9 VRMS | Opt. D5 | 五年校正報告數據服務 | ||
| 輸入電源頻率 | 固定在 0 V | Opt. R3 | 三年保固維修服務 | ||
| 觸發耦合 | DC，AC (衰減 < 60 Hz) | Opt. R5 | 五年保固維修服務 | ||
| 高頻排斥 (衰減 > 30 Hz) | 建議選購測筆 | ||||
| 低頻排斥 (衰減 < 80 Hz) | TCP 202*7 | 直流耦合的電流 | |||
| 噪聲排斥 (降低靈敏度) | TDP 0500 | 500 MHz TekVPI™ 高壓差動測筆 | |||
| 觸發延遲范圍 | 最小 250 ns 到最大12 s | TDP 1000 | 1 GHz TekVPI™ 高壓差動測筆 | ||
| 觸發模式 | TAP 1500 | 1.5 GHz TekVPI™ 主動式單端測筆 | |||
| 邊緣 Edge | 任一通道或面板輔助輸入的正或負斜率。偶合包含DC、AC、噪聲抑制，高頻抑制和低頻抑制。 | TAP 2500 | 2.5 GHz TekVPI™ 主動式單端測筆 | ||
| 突波 Glitch | 正、負級或兩極觸發或突波排斥。在250ps的重新設定時間時，最小突波寬度降至170ps(典型)(僅適用于DPO7254或DPO7354) | TAP 3500 | 3.5 GHz TekVPI™ 主動式單端測筆 | ||
| 脈波寬 Width | 可在選定時間限制內或外的正極或負極脈波(225 ps)觸發 | TCP 0030 | 120 MHz TekVPI™ AC/DC電流測筆 | ||
| 矮波 Runt | 穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈波觸發。這類事件具有時間或邏輯條件。 | TPA-BNC | 至TekVPI™轉接器的TekProbe-BNC第二級 | ||
| 逾時 Time out | 在特定時間內維持高或低或任一個的觸發事件，可從300ps中選擇 | P 6139A | 500 MHz 被動式測筆 | ||
| 轉態 Transition | 高或低于額定脈波邊緣速率的觸發，斜率可為正向、負向或非正非負。 | P 6158 | 3 GHz，20倍低電容負載測筆 | ||
| 設定/保留 | 違反頻率及出現在任兩個輸入通道的設定時間及保持時間之處發。 | P 6247*7 | 1 GHz 差動式測筆 | ||
| Setup/Hold | P 6243*7 | 1 GHz 主動式測筆 | |||
| 串行 | 串行發生錯誤或持續維持準確一段時間后的觸發，四個輸入通道(AND、OR、NAND、NOR)的串行為高、低或不分。 | P 6245*7 | 1.5 GHz 主動式測筆 | ||
| 狀態 State | 由通道4的邊緣觀看頻率的任一通道(1、2、3)邏輯碼型，觸發上升或下降頻率邊緣。 | P 6248*7 | 1.5 GHz 差動式測筆 | ||
| 窗口 Window | 進入或離開具有兩個用戶可調整臨界值窗口的觸發事件，這類事件具有時間或邏輯條件。 | P 6330*7 | 3 GHz 差動式測筆 | ||
| 時間延遲 | 5ns到250s之間。 | P 6246*7 | 400 MHz 差動式測筆 | ||
| Delay by time | P 6101B | 15 MHz 1倍被動式測筆 | |||
| 事件延遲 | 1至10,000,000事件。 | P 5100 | 100X 250MHz被動式高壓測筆 | ||
| Delay by object | P 6015A | 100X 75MHz被動式高壓測筆 | |||
| 通訊 Comm | 為選項MTM的一部分?？芍С諥MI、HDB3、CMI、MLT3和NRZ編碼訊號。 | P 5200*7 | 50X/500X 25MHz差動式高壓測筆 | ||
| I2C . SPI . RS-232 | DPO7000系列內建的觸發通訊協議 | P 5205*7 | 50X/500X 100MHz差動式高壓測筆 | ||
| CAN | 為選項LSA的觸發通訊協議 | P 5210*7 | 1100X/1000X 50MHz差動式高壓測筆 | ||
| 串行圖樣 | 以高達1.25Gb.s、符合NRZ標準的內建還原頻率擷取串行數據串。選項ST。 | TCPA300*7 | 串行電流量測系統 | ||
| TCPA400*7 | 串行電流量測系統 | ||||
| DPO7000系列升級選項 | |||||
| RL02 | 升級選項2RL配置的內存長度 | ||||
| RL05 | 升級選項5RL配置的內存長度 | ||||
| RL010*2 | 升級選項10RL配置的內存長度 | ||||
| RL25 | 升級選項從2RL升級到5RL | ||||
| RL210*2 | 升級選項從2RL升級到10RL | ||||
| RL510*2 | 升級選項從2RL升級到10RL | ||||
| DVI*6 | 升級選項DVI | ||||
| RTE*2 | 升級選項RTE或TDSRT-Eye軟件 | ||||
| LSA | 低速串行分析包括CAN/LIN觸發、譯碼及分析的升級選項 | ||||
| JE3 | 抖動分析軟件 | ||||
| ET3*4 | 以太網絡兼容性測試軟件 | ||||
| JA3 | 進階抖動分析軟件(required JE3選項) | ||||
| USB*5 | USB2.0兼容性測試軟件 | ||||
| MTM | 針對串行通訊標準(高達1.5 Gb/s)的屏蔽測試，DPO7254/DPO7354機型包括硬件頻率還原 | ||||
| PTM*2 | 升級選項PTM | ||||
| PWR | 功率量測及分析軟件 | ||||
| CP2*8 | ANS/ITU 電訊脈波兼容性測試軟件(required MTM選項) | ||||
| J2 | 磁盤驅動器分析軟件 | ||||
| 1P | 熱感應打印機 | ||||
| *2 僅適用于DPO7254或DPO7354 | |||||
| *3 僅適用于DPO7054或DPO7104 | |||||
| *4 需要以太網絡測試夾具 | |||||
| *5 需要TDSUSBF(USB測試夾具) | |||||
| *6 僅適用于DPO7354 | |||||
| *7 探筆需要TPA-BNC轉接器 | |||||
| *8 需要選項MTM | |||||
