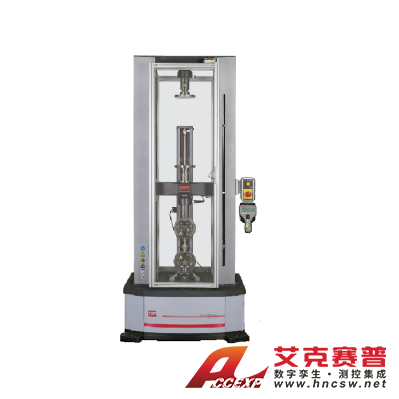

MTS美特斯 C44電子萬能試驗機（100N—30kN）
名稱：其他儀器與工具
品牌：
型號：
簡介：MTS Criterion40系列電子萬能測試系統結構緊湊, 可靠性高的電子萬能綜合系列產品滿足各種中小力值的試驗要求MTS Criterion40系列系統配備了整套萬能試驗系統用以滿足各種生產試驗要求?？煽啃愿卟⑷菀撞僮鳎@些測試系統采用...
申請服務
- 產品介紹
MTS Criterion40系列電子萬能測試系統結構緊湊, 可靠性高的電子萬能綜合系列產品滿足各種中小力值的試驗要求
MTS Criterion40系列系統配備了整套萬能試驗系統用以滿足各種生產試驗要求。可靠性高并容易操作，這些測試系統采用高速率、低振動電機驅動裝置和集成、數字閉環控制裝置，在1N到100kN范圍內實現力控、位移控或應變控的試驗。C40系列系統現有各種結構緊湊、高剛度的單柱和雙柱臺式型配置, 適用于中低力值的試驗, 還有高強度的雙柱落地式配置，適用于中高力值的試驗。簡單易用的TestWork軟件、豐富且不斷增加的試驗方法標準庫以及各種各樣的附件使得本系統在非常廣泛的材料領域范圍內得以應用，包括：
》塑料
》薄膜
》纖維和細線
》粘合劑
》泡沫材料
》彈性體
》生物材料
》木制品和紙產品
》薄金屬
》金屬絲
》高強度金屬
》部件
》緊固件
》復合材料
負荷框架配置：
雙柱、落地式、電子機械式
額定負荷：
100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN
試驗空間：
單空間或雙空間
環境模擬：
高溫爐、環境箱
典型試樣：
小部件、增強塑料、金屬、金屬絲、復合材料、彈性體、木制品、紡織品、紙產品、粘合劑、泡沫材料
主要特征：
1：全套結構緊湊、高剛性的單柱和雙柱負荷框架配置；
2：高速率、低振動MTS電機驅動裝置；
3：免維護的世界一流交流伺服電機和伺服器；
4：精密預載荷滾珠絲杠；
5：非離合器式驅動裝置，能夠在最大力下全速運轉；
6：高分辨率、數字閉環控制器（集成在負荷框架中）；
7：方便的試驗設置和手持器；
8：多功能、易操作的TestWork軟件，配備豐富且不斷增加的試驗方法標準庫（ASTM、ISO、DIN、EN、BS等）；
9：TEDS自動識別工能的MTS負荷傳感器；
10：全套可選夾具、附件、環境系統和引伸計；
11：可選雙空間（型號44和45），以減少設置時間；
12：防旋轉夾具/附件裝置；
13：可選T型工作臺；
14：線性導向裝置確保運動高線性；
15：橫梁位移限位保護、力過載保護、過熱保護、電壓過載保護等；
16：可選符合EU標準的集成安全保護罩；
17：完全符合“機械設備2006/42/EC”、“低電壓2006/95/EC”、“EMC指令20044/108/EC”和GOST-R；
18：持久耐用的試驗空間保護；
技術參數：
規格型號 | C44 | ||
| C44.104 | C44.304 | ||
最大額定負荷 | kN lbf | 10 2200 | 30 6600 |
負荷選項 | N、kN | 100N、250N、500N、1kN、2.5kN、5kN、10kN | 100N、250N、500N、1kN、2.5kN、5kN、10kN、20kN、30kN |
lbf | 20、50、110、220、500、1100、2200 | 20、50、110、220、500、1100、2200、4400、6600 | |
框架類型 | 導向柱 落地式/臺式 | 2 落地式 | 2 落地式 |
試驗空間 | 單/雙 | 單或雙 | 單或雙 |
最大試驗速度 | mm/min In/min | 2000 78.7 | 1020 40.1 |
最低試驗速度 | mm/min In/min | 0.005 0.0002 | 0.005 0.0002 |
位移分辨率 | mm in | 0.000049 0.0000019 | 0.00006 0.0000024 |
最大位移分辨率時的最大長度 | mm in | 1000 39.37 | 1000 39.37 |
電源 | V AC | 200-230V AC， 10Amps， 50/60Hz， 2000W | 200-230V AC， 12Amps， 50/60Hz， 2400W |
相位數 | 1 | 1 | |
立柱間距離 | mm in | 400 15.75 | 400 15.75 |
垂直試驗空間橫梁行程 | |||
標準長度 | mm in | 1000 39.37 | 1000 39.37 |
擴展長度 | mm in | 1300 51.2 | 1300 51.2 |
框架高度 | |||
標準長度 | mm in | 1930 76 | 1930 76 |
伸展長度 | mm in | 2230 87.8 | 2230 87.8 |
框架寬度 | mm in | 864 34 | 864 34 |
框架深度 | mm in | 694 27.3 | 694 27.3 |
框架重量 | |||
標準長度 | kg Lb | 399 877.8 | 409 899.8 |
伸展長度 | kg Lb | 415 913 | 425 935 |
*對于單柱負荷框架，此測量結果表示夾具中心和立柱保護罩之間的距離
技術參數：
校準標準 | ISO 7500 0.5級或ASTM E4 | ISO 7500 1級 |
測力范圍* | 1-100%的額定載荷 | 0.5%至1%的額定載荷 |
最大試驗速度下的額定載荷 | 100% | |
額定載荷下的最大試驗速度 | 100% | |
速度準確度 | 設定速度＜0.01mm/min： 速度準確度在設定速度的±1.0%范圍內 速度準確度在設定速度的±0.2%范圍內 | |
位移準確度 | 在±0.5%范圍內 | |
應變準確度 | ASTM E83或ISO 8513 | |
安全保護 | 力過載保護、位移限位、電壓過載保護和其它 | |
力過載保護 | 10% | |
數據采集頻率 | 5000Hz | |
控制環頻率 | 5000Hz | |
環境要求 | ||
電機和驅動系統 | 交流伺服電機 | |
滾珠絲杠 | 預負荷 | |
位移測量系統 | 光電編碼器 | |
附加直流調節通道 | 4個通道 | |
附加數字調節通道 | 4個通道 | |
